27. listopadu 2018

Topení a účinnost tepelného čerpadla

Topení a účinnost tepelného čerpadla


SCOP


...Při částečném zatížení totiž účinnost významně roste, zvláště u dvou-rotačního vačkového kompresoru, který na rozdíl od kompresoru Scroll, je při nižších otáčkách účinnější...










Zkoušení tepelných čerpadel pro vytápění

Energetická účinnost tepelných čerpadel




ITC Zlín - Zkoušení tepelných čerpadel vzduch - voda (ČSN EN 14511) - youtube


Nespokojenost s tepelným čerpadlem? Často z těchto 2 důvodů
1) Nesprávný typ čerpadla = zima v nemovitosti a vysoké účty za elektřinu
2) Nepoctivý prodejce = dlouhodobé zklamání z tepelného čerpadla



Dimenzování tepelného čerpadla vzduch-voda, bivalentní / záložní zdroj
Monovalentní provoz
ekvitermní křivka    topná křivka








invertor a nebo ne??

Tepelná čerpadla s frekvenčně řízenými kompresory, mají prakticky stejnou spotřebu elektřiny jako tepelná čerpadla bez této technologie. Výhody frekvenčního řízení nespočívají v nižší spotřebě elektřiny, ale v přizpůsobování výkonu tepelného čerpadla aktuální potřebě tepla pro vytápění domu. Tepelné čerpadlo díky tomu spíná méně často a nepotřebuje akumulační nádrž. Díky stejné technické koncepci jako mají klimatizační jednotky a masové produkci těchto zařízení v Asii, je cena poměrně příznivá.

Frekvenční řízení kompresoru má ale i své nevýhody. Při minimálním a maximálním výkonu je kompresor více opotřebováván a celé zařízení během roku „naběhá" mnohem více provozních hodin, což vede opět k vyššímu opotřebení jednotlivých komponentů. Frekvenčně řízené tepelné čerpadlo obsahuje výrazně více komponentů, zvláště elektronických, takže se zvyšuje riziko poruchy a rostou náklady na servis.


Jakou účinnost bude mít vaše tepelné čerpadlo?


Jednotky Fujitsu HP s přímým vstřikováním chladiva do kompresoru


Tepelné čerpadlo s kompresorem typu SCROLL (spirálový) V současnosti nejpoužívanější a nejlepší typ kompresoru. I přes svou vyšší cenu dosahuje nejlepších výsledků v topném faktoru.

Není EVI jako EVI
www.nibe.cz/images/download/publicita/Nen%C3%AD_Evi_jako_Evi.pdf



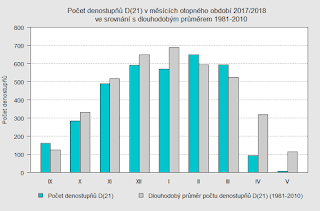

2017/09

2017/10

2017/11
2017/12


Venkovní teplota pro výpočet tepelných ztrát je v ČR -12 °C až -21 °C, podle lokality.
Pro většinu území se jedná o teplotu
-12 °C teplá klimatická oblast nebo
-15 °C střední klimatická oblast nebo
-18 °C studená klimatická oblast.
Jednotlivé lokality se mezi sebou liší ještě počtem dnů topné sezony...

např.:
Děčín - Březiny:
Venkovní výpočtová teplota -12 °C, průměrná venkovní teplota 4,2°C, Délka otopného období 236 dní
Havlíčkův Brod
Venkovní výpočtová teplota -15 °C, průměrná venkovní teplota 3,3°C, Délka otopného období 253 dní
Trutnov
Venkovní výpočtová teplota -18 °C, průměrná venkovní teplota 3,3°C, Délka otopného období 257 dní
2018/01

2018/02

2018/03

2018/04

2018/04

2018/05



2018/09

2018/10

2018/11

2018/12
2018-40. týden




2019/01

2019/02




ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE  - DP
FAKULTA STROJNÍ ÚSTAV TECHNIKY PROSTŘEDÍ
POROVNÁNÍ VÝPOČTU SEZÓNNÍ EFEKTIVITY TEPELNÉHO ČERPADLA
Bc. Pavel Kačírek



Průměrná venkovní teplota









Michal Broum, Jan Sedlář, Bořivoj Šourek, Tomáš Matuška Regulus spol. s.r.o.
Univerzitní centrum energeticky efektivních budov, ČVUT v Praze Ústav techniky prostředí, Fakulta strojní, ČVUT v Praze...






Navrhování a  bilancování tepelných čerpadel - fs cvut / čvut
Optimální topný faktor
Úspora energie není přímo úměrná topnému faktoru!




Jak je to s topným faktorem (účinností) tepelného čerpadla?


Z grafu je jednoznačně patrné, že největší úspora, tedy 50% je pro COP2.
Rozdíl mezi teoretickým COP 10 a COP 3,5 je pouze 18%! A tedy i úspora.
Co z této skutečnosti vyplývá?

  1. Topný faktor tepelného čerpadla nemá zdaleka tak velký význam, jak se mu často přisuzuje
  2. Zvyšování topného faktoru nad COP 3,5 je plýtvání penězi
  3. Pro vytápění je nejvhodnější tepelné čerpadlo vzduch-voda. Vhodný poměr Cena/COP
  4. Používat raději levnější tepelné čerpadlo s nižším COP než předražené hi-tech systémy.

Pokud má např. tepelné čerpadlo topný faktor 3, znamená to, že dokáže vyprodukovat 3 x více tepla, než kolik je třeba dodat elektrické energie pro jeho provoz. V praxi platí, že čím je vyšší topný faktor, tím je vyšší i účinnost tepelného čerpadla (jde o lineární závislost). Obdobná úměra neplatí pro schopnost tepelného čerpadla uspořit energii. Úspora energie neroste úměrně s topným faktorem, nejedná se o lineární závislost. Roste-li topný faktor, úspora se zvyšuje stále pomaleji (hyperbolická závislost).


Jak připravit 1 stavbu na tepelné čerpadlo vzduch voda

Jak připravit 2 stavbu na tepelné čerpadlo vzduch voda



Tepelná čerpadla - typy a jejich výhody a nevýhody (část 1)



Ekvitermní regulace
www.abeceda-cerpadel.cz/cz/ekvitermni-regulace










Fiktivní odhad tepelných ztrát domu:




www.vytapeni.cz/kalkulacky/tepelne-ztraty

link


Teploty jsou u nás cca podobné s Trutnovem
Délku topného období odhaduji spíš delší (pro krátkou sluneční expozici a chladno v dolíku ...)

Při výpočtu
Nezapomenout na reálné požadované teploty v místnostech
Nezapomenout na nezateplené stěny (podlahy, stropy...  či jejich části)









cop
scop
účinnost
účinnost
tepelné
čerpadlo
zoning control
Heating Pump
energy-efficient units
weather compensation curve
heating controller for weather-compensating control of flow temperature

www.ehpa.org

7 komentářů:

Anonymní řekl(a)...

Jaké jsou náklady na pořízení a je nutné měnit radiátory?

Když si pořídím tepelné čerpadlo, musím měnit stávající topný systém, případně jak?

Pokud máte podlahové vytápění, není třeba. Pokud máme radiátory, je to na zvážení. Aby se tepelné čerpadlo provozně vyplatilo např. proti plynovému kotli, měly by být požadované teploty otopné vody pod 50°C, čím více, tím lépe. Snížení požadované teploty lze dosáhnout v podstatě dvěmi způsoby: 1) Zateplením zdí nebo střechy domu, případně ještě výměnou oken za kvalitnější atd. 2) Výměnou nebo přidáním radiátorů – je třeba zvětšit teplosměnné plochy otopných těles. Můžeme i zkombinovat oba způsoby, případně se zaměřit na místa s vyšším únikem tepla (tepelné mosty). Dají se použít i tzv. fancoily, což jsou topná tělesa s velkou teplosměnnou plochou a ventilátorem, nucená konvekce při chodu ventilátoru zvýší množství předaného tepla a požadavek na výši teploty topné vody se tak sníží.

https://www.estav.cz/cz/3623.tepelne-cerpadlo-jake-jsou-naklady-na-porizeni-a-je-nutne-menit-radiatory

Anonymní řekl(a)...


Účinnost tepelného čerpadla při teplotě zdroje pod -10 °C výrazně klesá a při těchto teplotách je převážně zapotřebí doplnit nebo nahradit chod tepelného čerpadla jiným zdrojem tepla. Tento problém se řeší ve většině případů instalací záložního elektrokotle nebo využitím stávajícího kotle.

Dle mého názoru - pokud se jedná o samotížný topný systém s kotlem na tuhá paliva, doporučil bych jej jako spolehlivou variantu záložního systému vytápění při výpadku elektrické energie ponechat, a nikoli rušit, jak se dnes často děje v důsledku zavedení programu Zelená úsporám aj. dotačních programů...

https://www.estav.cz/cz/3360.tepelne-cerpadlo-jak-ho-dimenzovat


Tepelné čerpadlo s podlahovým topením spotřebuje v průměru o 15-20% méně elektřiny.
Výsledky testů ve stávajících budovách s převážně radiátorovým topným systémem:
Tepelná čerpadla vzduch/voda topný faktor SPF = 2

Anonymní řekl(a)...

Jak moc předimenzovat TČ
https://forum.tzb-info.cz/115536-jak-moc-predimenzovat-tc

-
porovnani tepelnych cerpadel - cop scop
https://forum.tzb-info.cz/148005-porovnani-tepelnych-cerpadel-cop-scop

-
Tepelné výkony článkových radiátorů
https://jaknatoo.blogspot.com/2020/01/tepelne-vykony-clankovych-radiatoru.html

wacklodge řekl(a)...

Jo tak taková tepelná čerpadla věřím, že dokáží být velice výhodná do budoucna. My jsme se však ještě neodhodlali si tuto technologii do domu nasadit, ale přemýšlíme o tom, tak snad někdy :)
